IV // LE SOFT

IV-1 // Le logiciel de génération des courbes:

Ce logiciel de programmation à été développé sous VB6, il a été crée pour paramétrer les modules suivants :

AEI-RE000 (projet perso)
AEIP (de Philippe QUILLON)
L'AEPL (de Philippe LOUTREL)
I-BOX (de Ludo)

Il permet de tracer ses courbes d'avance en mode ATMOSPHERIQUE ainsi qu'en mode SURALIMENTE, et de les transférées directement dans le module d'allumage en connectant simplement un cordon RS232 entre le PC et le module d'allumage.
Deux modes sont utilisé :
Niveau "DEMO", c'est le mode qui est disponible après avoir installé le logiciel et avant d'avoir rentré sa clef...(gratuite sous simple demande)
Niveau "UTILISATEUR", ce mode en libre accès permet de paramétrer les options en fonction de la version de l'O.S. (noyau programme) ainsi que le paramétrage des courbes d'avances et la mise à jour du processeur à l'aide du fichier XOS, ce qui facilite son utilisation.
Niveau "DEVELOPEUR", se mode inclus les options du niveau "UTILISATEUR" mais aussi permet d'accéder aux différents outils nécessaire pour retravailler le code source, de paramétrer et de générer de nouvelles version du noyau.
IV-2 // Les versions du logiciel:
	Version 1.0.4	Création des tables d'avance en fonction des courbes tracées, Fichier à inclure dans le fichier ASM avant compilation	01/02/04
	Version 1.0.5	Stabilisation du produit et suppression des Buggs	01/02/04
	Version 1.0.6	Ajout de l'option ICSP	01/02/04
	Version 1.1.7	Ajout multi language (Français, Anglais, Allemand, Espagnole)	01/02/04
	Version 1.2.0 - R04	Stabilisation du produit encore en cours ...	01/06/04
	Version 1.3.0 - R00	Bientot disponible... Lecture/Savegarde de fichiers *.XSC (Projet courbe compacté incluant : la courbe & O.S.) Lecture/Savegarde de fichiers *.XOS (Pour la mise à jour de l'Opérating Système) Lecture/Savegarde de fichiers *.XMJ (Fichier pour la mise à jour des Chip esclaves) Activation du choix de l'O.S. dans la fenetre paramètre Bouton création nouvelle Opération système XOS (disponible à partir du niveau = "DEVELOPEUR") Bouton création nouveau fichier Mise à Jour XMJ (disponible à partir du niveau = "DEVELOPEUR") Ajout de la fonction Hyper Terminal Ajout du PIC 12F629 Ajout du PIC 16F876A Ajout programmation "Fast-ICSP" pour le PIC 16F876A Fonction [DOWNLOAD] active Fonction [Mise à jour] active Ajout de la Langue SLOVAK (Merci Peter) Ajout d'un nouveau boitier : I-BOX (pour ludo)	Octobre 2004
	Version 2.0.0 - R00	Voici enfin la version Béta .... Transfert de la mise à jour du PROGICIEL, des Paramètres et des courbes par une simple RS232 Représentation graphique de la MAP d'avance 3D retravaillé Ajout d'un fenetre "LIVE", permettant de visualiser en direct ce qui se passe dans le boitier Plus divers correctif afin de stabiliser encore et encore le programme....	Juillet 2005
Pour le mode "DEVELOPPEUR", si vous voulez utiliser le port parallèle et que vous êtes sous Windows NT, 2000, XP, ou si vous avez un message d'erreur de ce style vous devrez installer les drivers DLPORTIO.EXE
IV-2 // Module d'Accueil :

Dans ce menu principal, vous avez la possibilité d'effectuer les actions suivantes

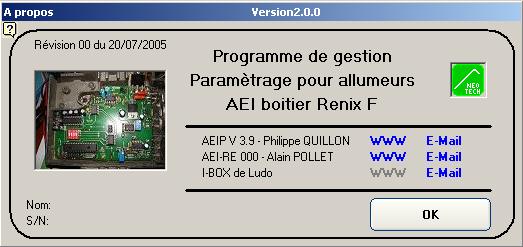

[A propos], pour connaître la version du logiciel utilisé, mais aussi pour vous enregistrer
[Nouveau], pour initialiser les paramètres et le tableau d'avance
[Ouvrir], pour ouvrir un projet enregistré (*.XSC) mais aussi les fichiers compatibe AEPL (*.AEP) et les sauvegardes Paramètres/Courbe (*.AEI)
[Enregistrer],pour sauvegarder son projet (*.XSC) mais aussi dans un format compatibe AEPL (*.AEP) et les sauvegardes Paramètres/Courbe (*.AEI)
[Compiler],(Visible uniquement en mode développeur) ouvre la fenêtre assemblage
[Programmer], Pour lancer le transfert des parmètres/courbe vers le module ou mettre à jour un CHIP
[Imprimer], Pour imprimer la courbe
[Configurer], Pour sélectionner la langue du logiciel, mais aussi le type d'affichage ainsi que la COM de l'Hyper-Terminal
[Quitter], Pour sortir du logiciel

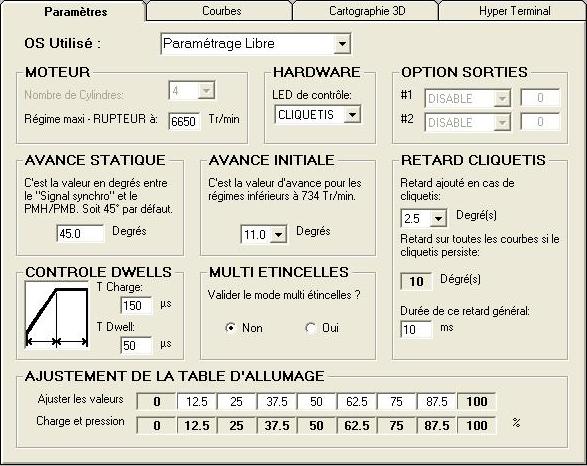

IV-2-A // Onglet-Paramètres :

Dans cette page de paramètres, l'utilisateur a à sa disposition une multitude de constantes, (Attention, elles ne seront visible que si elles sont exploitées par l'O.S. sélectionné) :
Rupteur
Utilisation de la LED présente sur le module
Utilisation des Sorties TOR (REGIME MOTEUR, CLIQUETIS, TENSION BATTERIE, ....)
L'avance Statique
L'avance à bas régime (inférieur à 734 Tr/min)
Le temps des DWELLs (contrôle de la bobine)
Le mode multi-étincelles
La gestion du Cliquetis
...

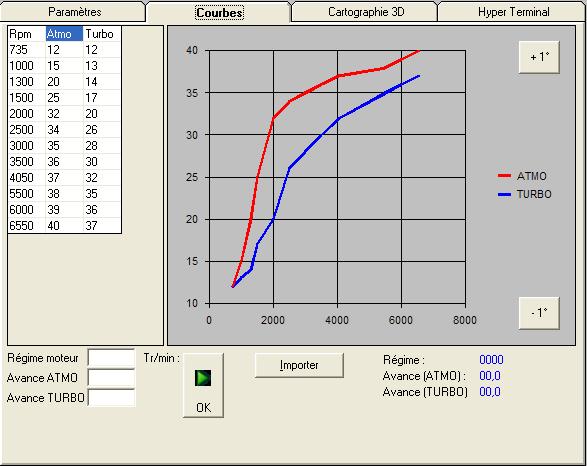

IV-2-B // Onglet-Courbes :

Dans cette seconde page l'utilisateur à la possibilité de paramétrer à sa guise l'avance en fonction du régime, mais aussi en fonction de la pression d'admission (Atmosphérique ou Suralimenté) En outre, l'avance peut être ajustée au "10ème de degrés" ! On peut ainsi adapter sa cartographie d'allumage à une utilisation plus "sportive" et surtout plus proche des modifications apportées au moteur (par exemple : suite à une augmentation de la pression de suralimentation)!
En sélectionnant une valeur de la courbe par un clic gauche, puis en cliquant avec le bouton droit un menu apparait permettant ainsi l'édition ou la supression de la valeur sélectionnée.
Petit plus disponible à partir du niveau = "DEVELOPEUR" Vous avez à votre disposition une fonction [IMPORTER] qui vous permet de relire une table basse et une table haute déja exporté à partir d'un fichier sélectionné (par exemple si vous avez perdu votre fichier source) De plus dans le menu "Clic Droit" il vous est aussi proposé d'effectuer un tris du tableau ainsi qu'un lissage, utile pour allèger les 370 lignes du tableau lors d'une relecture de table
.

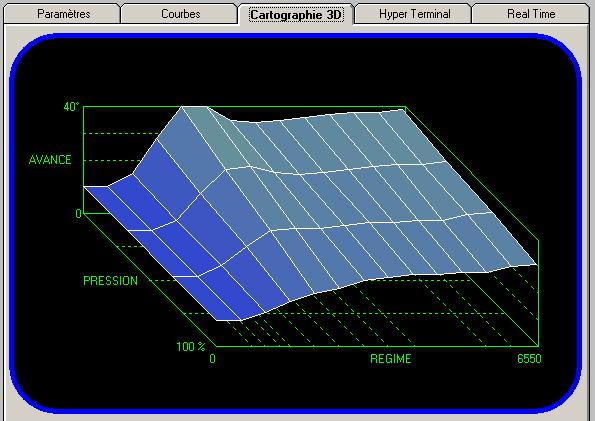

IV-2-C // Onglet-Cartographie 3D :

Dans ce troisième onglet vous avez la représentation sous forme de MAP de l'avance en fonction (du régime, et de la pression collecteur)
(ATTENTION, cette onglet sera disponible uniquement si l'O.S. sélectionné est compatible)

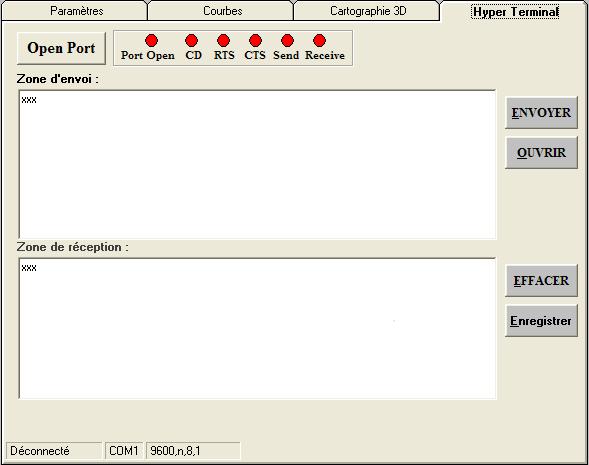

IV-2-D // Onglet-Hyper Terminal :

Dans ce quatrième onglet vous avez la possibilité de dialoguer avec le module via une connection RS232
(ATTENTION, cette onglet sera disponible uniquement si l'O.S. sélectionné est compatible)

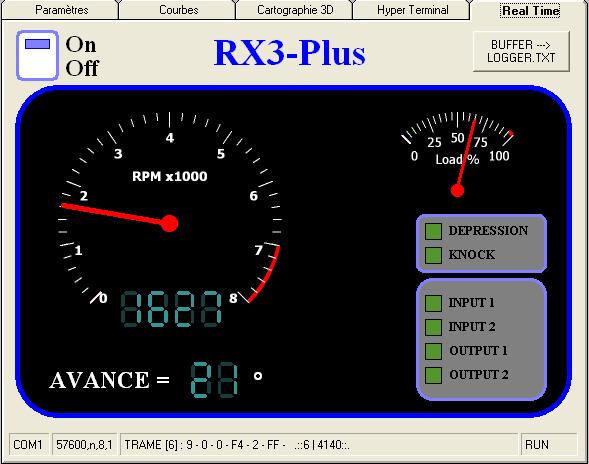

IV-2-E // Onglet-Real Time :

Dans ce dernier onglet vous avez la possibilité de connaitre en direct ce qui se passe dans votre boitier, via une simple connection RS232

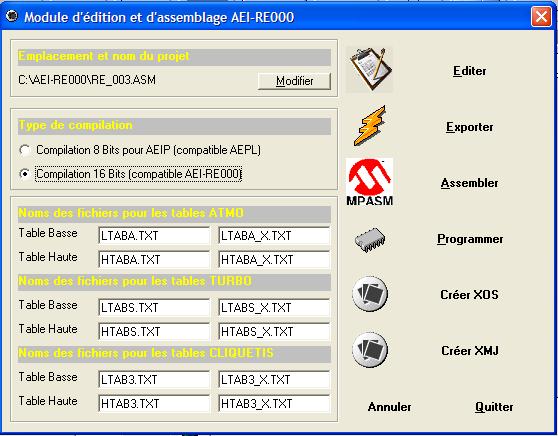

IV-3 // Fenêtre d'assemblage :
ATTENTION Cette fenêtre n'est accessible qu'a partir du niveau = "DEVELOPPEUR"

Elle permet à l'utilisateur de modifier le code du programme constituant le NOYAU (Opérating System) et de compiler ce nouveau noyau et de le transférer dans le module, afin de valider ses nouvelles modifications
Elle permet aussi de gérer les fichier XOS ainsi que les fichier XMJ

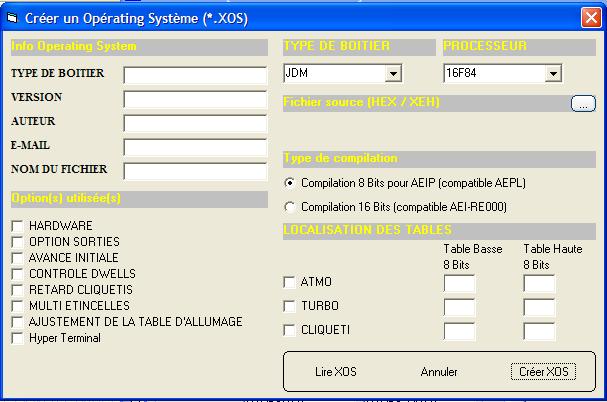

IV-3A // Gestion des fichiers XOS :

Les fichiers XOS sont des fichiers compactés composés du code compilé (CODE.HEX ou CODE.XEH) et d'un fichier OS.NFO incluant les paramètres infomations comme :
Le nom du programmeur
La version de l'OS
Le nom du fichier OS
...
Mais aussi les infomations nécéssaires au transfert de la courbe comme:
Type du boîtier dédié
Type de processeur utilisé : 16F84,16F628,16F876, ...
Localisation des tables dans le programme
Type de compilation 8 / 16 Bits
Les options utilisées
...

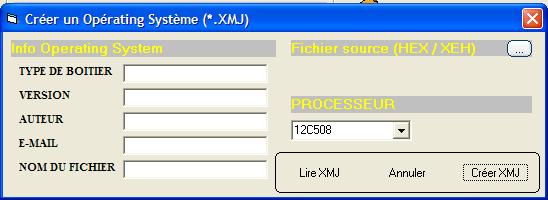

IV-3B // Gestion des fichiers XMJ :

Les fichiers XMJ sont des fichiers compactés composés du code compilé (UPDATE.HEX ou UPDATE.XEH) et d'un fichier MAJ.NFO incluant les paramètres infomations comme :
Le nom du programmeur
La version du programme
Le nom du fichier du fichier
...
Mais aussi les infomations nécéssaires au transfert du programme comme:
Type de boitier dédier
Type de processeur utilisé : 12C508,12F629,16F84, ...
...

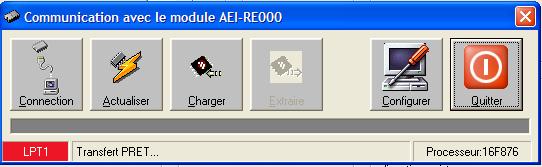

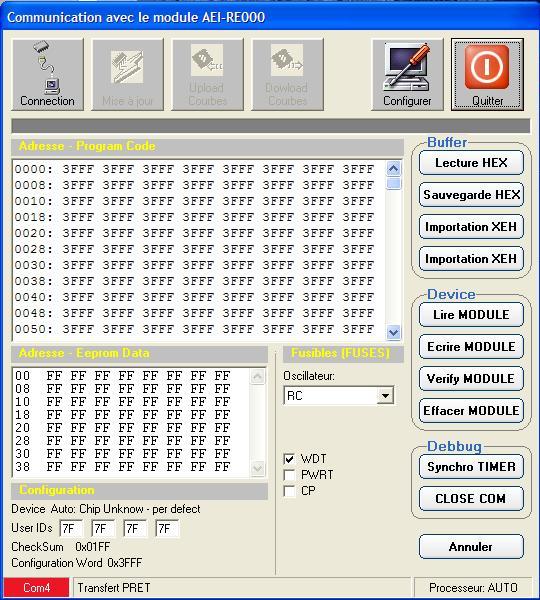

IV-4 // Module de tranfert :
Le voici dans sa version simplifier niveau = "UTILISATEUR"

Le voici dans sa version complète niveau = "DEVELOPEUR"

Cette fenêtre permet l'échange entre le PC et le module d'allumage afin de mettre à jour simultanément le noyeau, les courbes ainsi que les paramètres
La mise à jour d'un "CHIP" ce fait tout simplement en selectionnant un fichier xxx.XMJ disponible sur ce site, contenant la mise à jour (suite à une supperssion de bugg, améliorations des fonctions existantes ou ajout de nouvelles fonction)
IV-5 // Cordon de communication :
Pour la comunication entre le module AEI-RE000 et le logiciel AEI-Courbe une simple liaison RS232 est utilisé
