CHRONOMETRE POUR RALLYE

II // LE HARD

Le montage est composé d'un microcontroleur de la famille MICROCHIP, il doit etre capable de piloter un afficheur 4x20 caractères, un clavier composé de 4 boutons et d'intéger deux TIMERS (un premier pour la simulation du capteur PMH et un second pour la mesure du temps de réponse du module testé)

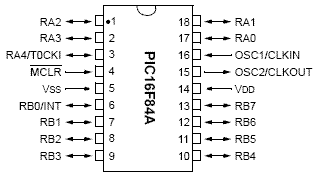

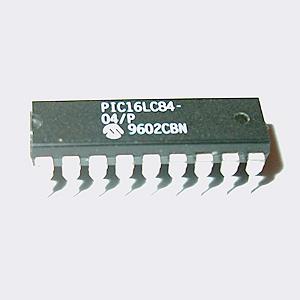

Mon choix s'est donc porté sur le PIC 16F84 à 4 MHz

II-1 // HISTORIQUE

TYPON
CHRONO RALLYE
EVO-00

Création des Schémas et Typon sur une seul et meme carte

1 - Unité Centrale

2 - Entrée / Sorties et Alimentation

3 - Gestion d'un afficheur LCD 4x20 caractères

4 - Gestion d'un clavier 4 touches

II-2 Fonctionnement du chronomètre:

L'ensemble du montage sera installé dans un boitier plastique ..x..x.. mm

Sur la face supérieur l'utilisateur aura à sa disposition un afficheur 4x20 caractères et 4 boutons poussoir lui permettant de se déplacer dans les menus

Un cordon munis d'une prise à deux broches servira à l'alimentation comprise entre 7 et 17 Volts, un intérupteur permettra la mise en/hors fonction du montage

II-3 Fonctionnement de l'afficheur

Il sagit d'un afficheur Alphanumrique 4x20 caractères,

Brochage des afficheurs LCD :

Les plusieurs modèles d'afficheurs de différentes marques sont compatibles avec cette interface. En effet, les afficheurs LCD disposent d'une interface parallèle normalisée en 4 ou 8 bits répondant au tableau suivant :

Numéro de broche de l'afficheur LCD

Fonction

Appellation

1

Masse

VSS

2

+ 5 volts

VDD

3

Contraste

VO

4

Commande / Donnée

RS

5

Lecture / Ecriture

R/W

6

Validation LCD

E

7

Donnée D0

D0

8

Donnée D1

D1

9

Donnée D2

D2

10

Donnée D3

D3

11

Donnée D4

D4

12

Donnée D5

D5

13

Donnée D6

D6

14

Donnée D7

D7

15

Anode rétro-éclairage

A

16

Cathode rétro-éclairage

C

Dans le montage j'ai utilsé la gestion de l'afficheur en 4 Bits afin de préserver libre les Enrées/Sorties du microcontroleur

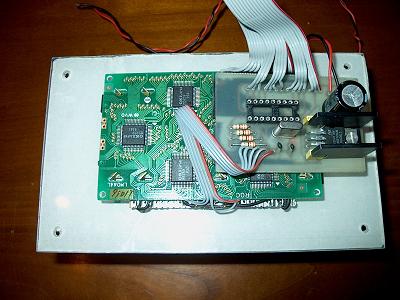

III // Typon

EVOLUTION CARTE	Fichier PROTEUS	Fichier PDF
Chronometre - EV00	SCHEMA TYPON	SCHEMA TYPON

*Ref*	*Composant*	Notes
R506	Résistances 330 Ohms 1/4 W
R507	Résistances 330 Ohms 1/4 W
R508	Résistances 330 Ohms 1/4 W
R509	Résistances 330 Ohms 1/4 W
C1	Condensateur 470µF / 25 Volts
C2,C3	Condensateur 100nF / 63 Volts
C4,C5	Condensateur 22pF Céramique
U1	LM7805	Régulateur 5 Voltes 1A boitier TO220
U2	PIC 16F84	4 ou 20 MHz
LC1	AFFicheur alphanumérique	4 lignes 20 caractères
BP501	Bouton poussoir
BP502	Bouton poussoir
BP503	Bouton poussoir
BP504	Bouton poussoir

IV // Opérating Systeme

	Version	Descriptif
	0.0.1	Création du programme - Initialisation et timer
	0.0.2	Mise en place des menus + lecture du clavier
	0.0.3	Gestion du temps : ES (Epreuves Spéciales)
	0.0.4	Optimisation programme et suppression du problèmes de dérive dans le temps
