TELECOMMANDE INFRA ROUGE POUR FERMETURE CENTRALISEE

Télécommande IR

I // INTRODUCTION

Il arrive souvent avec le temps que votre télécommande de fermeture centralisé de votre voiture est été égarée ou jeté par l'ancien propriétaire... Pourtant votre voiture n'est est pas moins équipé de la fermeture centralisé et il ne vous manque plus que l'émetteur afin de compléter l'option CENTRALISATION

Mais hélas, chez votre agent RENAULT le plus proche une demande d'un tel opbjet se révelle à la fois d'un parcour du combatant (il vous faut retrouver le N° de série du récepteur présent dans le plafinier) et une fois le tarif annoncé ... ça vous fait mal au port feuille.

Le but d’une cette réalisation est de recréer cette télécommande qui sera accordé à votre récepteur, car il ne faut pas croire que n'importe quelle télécommande sera capable d'ouvrir votre voiture il ne faut pas oublier que la base d'un tel système est la SECURITE, donc il y a un code qui doit correspondre entre l'émetteur et le récepteur et ceci afin que l'ordre d'ouverture/fermeture des portes ne soit donné que par la bonne personne et pas n'importe quelle télécommande à l'image de la simple clé.

II // EXPLICATIONS

Tout le système fonctionne autour d'un seul et meme composant : le TEA5500 de chez PHILIPS qui sert à la fois pour le codage (emission) et le décodage (réception). Une simple broche est relié au VCC (+5V) pour le mettre en mode codeur et relié au GND (0V) pour le mettre en mode décodeur.

Le codage se fait suivant 10 broches E1 à E10 qui peuvent avoir trois états ( 0V, +5V ou en l'aire ) Ce qui donne 3^10 combinaisons soit 59049 combinaisons possibles

Le codage ainsi obtenu est ensuite envoyer à travers une LED IR (D1) amplifié par le transistor T1 et régulé par la résistance R1.

La LED D2 n'est là que pour témoinier de la mise en fonction de l'émetteur

III // REGLER LE CODE

Je vais essayer de vous expliquer comment procéder pour accorder l'emmeteur avec le récepteur,

Afin de simplifier les explications les trois états présents sur les broches de codages, elles seront représenté comme suite :
0 connecté à la masse
1 connecté au +Vcc
N pas de connection

Tout d'abord il faut savoir que le code Emetteur / Récepteur est croisé, donc la broche [E10] de l'émeteur corespond à la broche [E1] du récepteur.

Emetteur E10 E9 E8 E7 E6 E5 E4 E3 E2 E1
Récepteur E1 E2 E3 E4 E5 E6 E7 E8 E9 E10

Ensuite le code emit est codé différement du code reçu et suit la règle suivante :

Emetteur N 0 1
Récepteur 0 N 1

Voici un exemple pour mieux comprendre

Emetteur
Broche E10 E9 E8 E7 E6 E5 E4 E3 E2 E1
Niveau 1 1 N 1 0 0 N 1 N N
Récepteur
Broche E1 E2 E3 E4 E5 E6 E7 E8 E9 E10
Niveau 1 1 0 1 N N 0 1 0 0

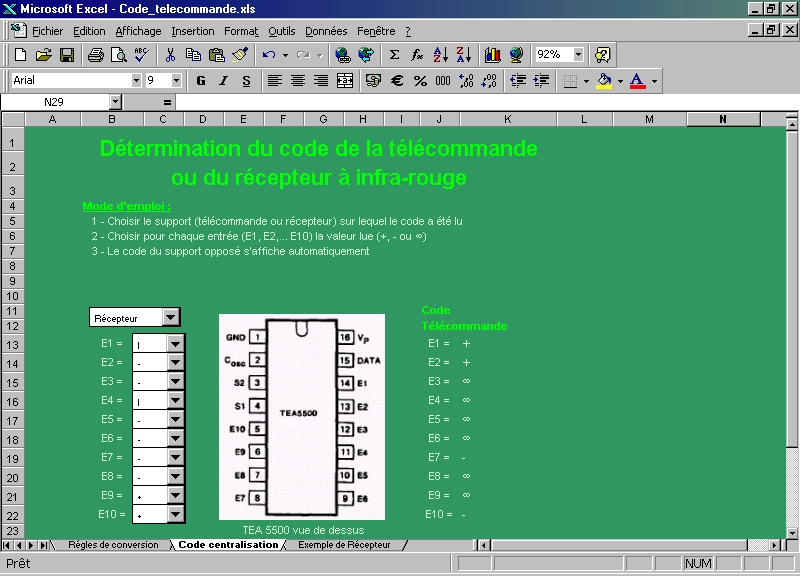

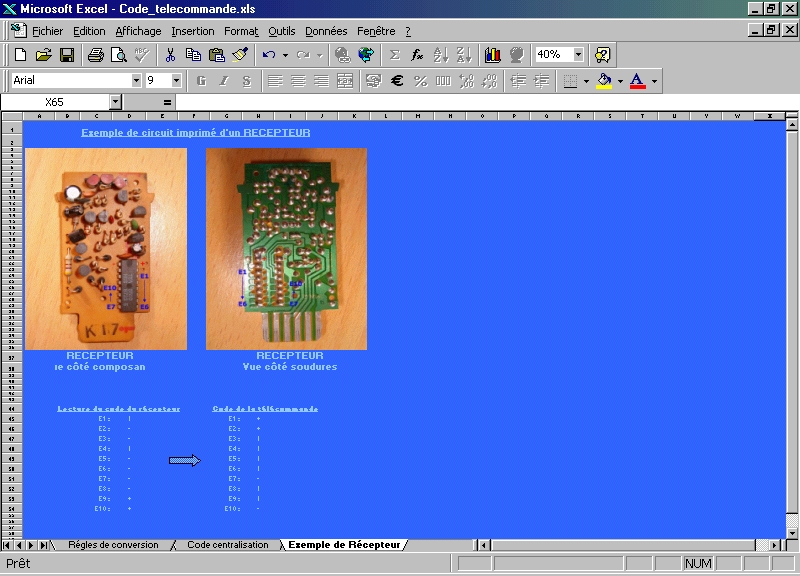

Afin de vous aider voici un petit programme réaliser sous EXCEL par Thomas



Télécharger le fichier EXCEL ICI

IV // REALISATIONS

Vous trouverez ici les fichiers nécessaires à la réalisation de ce montage.

Implentation composants
Carte PCB

EVOLUTION CARTE Fichier PROTEUS Fichier PDF
Télécommande
SCHEMA et TYPON
SCHEMA et TYPON

Le typon est destiné à un boîtier en vente chez "Conrad" (mais aussi plein d'autres revendeures). Ce montage est alimenté par 1 piles 12V.

Ref Composant Notes
R1 Résistances 1,2 Ohms 1/4 W
R2 Résistances 330 Ohms 1/4 W
C1 Condensateur polarisé 47 µF / 16 Volts
C2 Condesateur 1 nF / 63 Volts
U1 78L06
U2 TEA5500
Q1 BC327
U2 TEA5500
D1 LED IR Ø5mm de n'importe quel type
D2 LED Rouge Ø3mm
S1 mini-contact.
Boitier en vente chez "Conrad" sous la référence 067905-62


Pour déterminer le code, il suffit de couper les pistes reliant E1 à E10, pour correspondre au récepteur que vous possédez.
